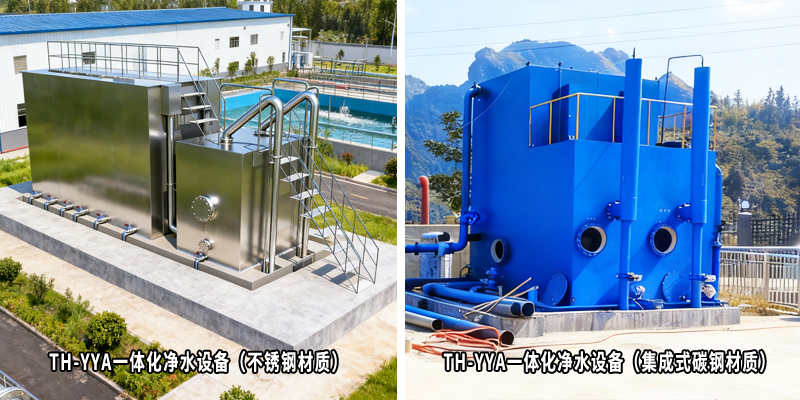

集成式模塊化一體化凈水設備

價格	￥5.00萬起（請以報價單或合同價格為準）	起訂量	≥1臺起批	型號	TH-YYA	材質	304不銹鋼或Q235	能力	30~200噸/小時	出水	≤1NTU	用途	各類自來水廠、農村片區集中供水、工業生產生活用水處理

設備介紹

TH-YYA集成式模塊化一體化凈水設備集絮凝、斜管沉淀、多介質過濾、虹吸反洗等技術于一體，外形精巧、占地小、施工周期短、自動化程度高、管理便捷、使用壽命長，是各類自來水廠、安全飲水工程的凈水裝置。

集成式模塊化一體化凈水設備

· 江河、湖泊、水庫、山泉等地表水凈化成生活飲水；

· 集鎮自來水廠、農村片區集中供水項目凈水；

· 工業生產 生活用水凈化；

原水濁度：≤2000 mg/L（短期可達3000 mg/L）

出水濁度：≤1 NTU（特殊情況≤3 NTU）

沉淀反應時間：20~30 min

穩流區流速：1.8~2.7 mm/s

沖洗強度：12~16 L/㎡?s

沖洗時間：2~6 min

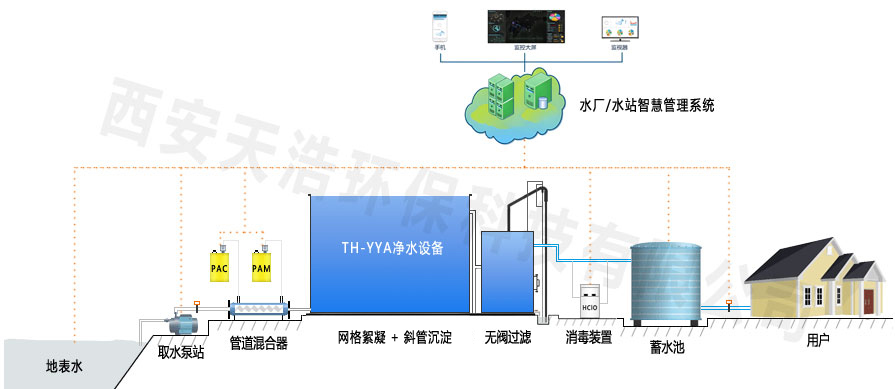

混合：混合采用管式靜態混合器，分兩段混合，帶3個加藥口，位于絮凝池前端進水管上;

絮凝：絮凝采用網格絮凝池，原水投加混凝劑，雜質、懸浮物及膠體經混凝反應生成礬花，利于后續固液分離。

沉淀：混凝后的水在斜管沉淀裝置中實現初步固液分離。沉淀采用上向流斜管沉淀池，斜管采用正六邊形蜂窩管，內徑30mm，放置傾角60°，管長1m。

過濾：過濾采用氣水反沖洗濾池或者重力式濾池，過濾、吸附、除鐵錳，截留細小固體微粒，去污率99%以上，出水濁度0.4~1NTU。

集成式模塊化一體化凈水設備

1、設計新穎、結構合理、節能、高效、運行管理方便；

2、可根據產水量要求定制化設計；

3、根據供水能力及自動化程度匹配各規格設備；

4、占地小、建設周期短、運行成本低、管理簡單；

5、集成化設計，擴容、改造簡便，易于搬遷和再用；

管道混合器、絮凝劑加藥裝置、電解鹽次氯酸鈉發生器（二氧化氯發生器）、水質在線監測、自動化控制系統

* 集成式模塊化一體化凈水設備選型=日處理水量 / 24H

* 可增加自動化控制系統、水質在線監測系統

型號	產水量（m3/h）	沉淀裝置 *(直徑高度)m**	過濾裝置 *(直徑高度數量)m*	配套加藥 (PAC / PAM)	配套消毒（次氯酸鈉發生器）	日產水（m3/d）	占地面積（m2）	適用人數 （人）
TH-YYA-30D	30	Φ2.4*5	Φ1.432	TH-JY-500	HCL-100	840	12	6000
TH-YYA-45D	45	Φ2.7*5	Φ1.632	TH-JY-1000	HCL-100	1080	16	7000
TH-YYA-55D	55	Φ2.9*5.5	Φ1.832	TH-JY-1000	HCL-200	1320	20	9000
TH-YYA-70D	70	Φ3.3*5.5	Φ232	TH-JY-1000	HCL-200	1680	26	11000
TH-YYA-85D	85	Φ3.6*5.5	Φ2.232	TH-JY-1000	HCL-200	2040	29	13000
TH-YYA-100D	100	Φ3.9*5.5	Φ2.432	TH-JY-2000	HCL-300	2400	45	16000
TH-YYA-120D	120	Φ4.4*5.5	Φ2.632	TH-JY-2000	HCL-300	2880	45	19000
TH-YYA-130D	130	Φ4.6*5.5	Φ2.22.83	TH-JY-2000	HCL-500	3120	50	21000
TH-YYA-150D	150	Φ4.8*5.5	Φ2.42.83	TH-JY-2000	HCL-500	3600	50	24000
TH-YYA-180D	180	Φ5.3*5.5	Φ2.62.83	TH-JY-2000	HCL-500	4320	50	29000
TH-YYA-200D	200	Φ5.6*5.5	Φ2.42.64	TH-JY-3000	HCL-500	4800	60	32000
參數僅供參考，請以方案或設計圖紙為準
