重力式一體化凈水設備是有設有縮口的改進型喉管及格網、折板、水力反應等設施的綜合凈水器設備，采用食品級304不銹鋼板材制造，將投藥、混合、混凝、沉淀、污泥濃縮、自動反沖洗、消毒等凈水工藝流程優化組合能方便地將一般地面高濁度原水凈化成符合衛生標準的生活用水，具有結構緊湊合理、操作簡便、運行穩定、處理效果好，適應性強、使用壽命長等特點。

重力式一體化凈水設備具有自動反沖洗功能，運行可無須電源，適合無電力供應的村鎮水廠使用。絮凝和消毒加藥使用電動計量泵投加，在無電的山區可采用高位負壓加藥裝置加藥。

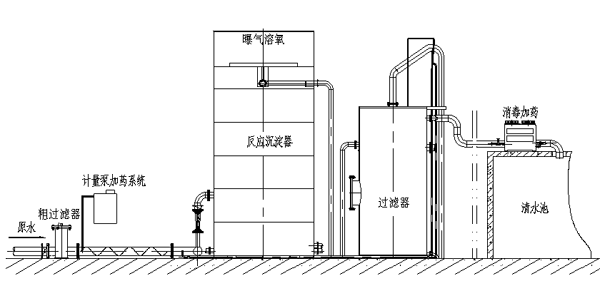

重力式一體化凈水設備結構有混凝器、反應沉淀器、過濾器、曝氣裝置、反沖洗裝置、污水槽等部件組成。

投加混凝劑的原水由進水管進入混凝池內，使水中的懸浮物和混凝劑充分接觸反應形成礬花。

混凝后的礬花水流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

沉淀后的水進入反應沉淀器頂部的曝氣裝置，模擬“瀑布跌水”方式，水與空氣接觸融入大量溶解氧，與污染物發生氧化反應，去除部分有害物質，同時曝氣將水中氨氣、二氧化碳等有害氣體溢出，增強了污染物凝聚效果，有利于后續過濾。

曝氣后的水流到過濾器濾層，過濾器中部為3~7種濾料組成的復合濾層，可以將水中殘留的細小礬花、顆粒污染物等固體微粒截留在濾層中，保證出水濁度在0.4~3NTU，去污率99%以上。

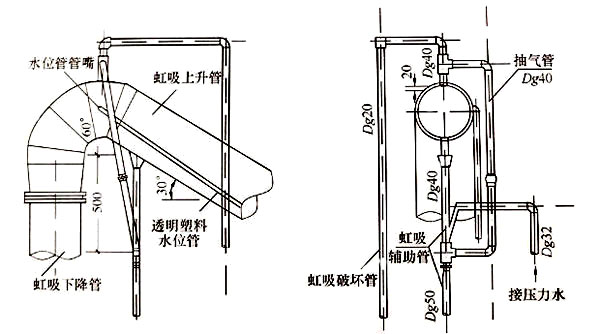

反沖洗裝置主要包括虹吸上升管、虹吸輔助管、抽氣管、虹吸下降管、破壞管、破壞斗等裝置，主要負責控制過濾器的濾層實現自動反沖洗功能。

過濾室與虹吸上升管連通，虹吸上升管、虹吸下降管連通排污管，虹吸輔助管、抽氣管、水射器與虹吸過渡管連通，破壞管與虹吸上升管、虹吸下降管連通，破壞箱上裝有時間控制裝置，可有效地調節反沖洗的時間。

濾層凈化中不斷截流懸浮物，阻力逐漸增加，使虹吸上升管內的水位不斷升高，水位達到虹吸輔助管管口時水從管中落下，并通過抽氣管不斷將虹吸下降管中的空氣帶走，使虹吸管內形成真空發生虹吸，水箱中的水自下而上地通過濾層，對濾料進行反沖洗，進水和沖洗排水同時經虹吸上升管、下降管排至排水井排出。當沖洗水量下降到計劃、虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，濾池反沖洗結束，進入下一周的過濾過程。
