項目概述

**鎮位于重慶**縣，目前飲用水源主要依靠河水及山泉水，水量滿足生活用水要求，為了徹底解決飲水安全問題，籌建一座小型自來水廠，對河水/山泉水凈化處理，出水水質達到國家《生活飲用水衛生標準》(GB5749-2006)標準要求。

設計原則

1、設計須符合適用的要求

選擇的處理工藝、構筑物(建筑物) 型式、主要設備、設計標準和數據等，應最大限度地滿足使用的需要，以保證飲用水處理站功能的實現。

2、設計應符合經濟的要求

設計中盡可能采用合理措施降低工程造價，選用優質的凈水設備設施，又須保證在工程建成投入使用后，取得最大的經濟效益和使用效果。

3、設計應當力求合理

在機械化、自動化與儀表化程度方面，從實際出發，根據需要及設備的供應情況妥善確定。

設計依據

1、甲方提供的水廠基礎設計圖紙；

2、《生活飲用水衛生標準》(GB5749-2006)；

3、《地表水環境質量標準》(GB3838-2002)；

水量水質

設計自來水廠的處理規模為1000m3/d，考慮到用水的實際情況并留足余量，根據計算擬選擇50m3/h的凈水設備。

設計思想

由于水源為江河水，水中含有一定的泥沙以及少量懸浮物、膠體、微生物等，因此在進水口投加絮凝劑和助凝劑，在一體化凈水設備中混凝沉淀及過濾，對水中的膠體、懸浮顆粒、色度、濁度、細菌、大分子有機物作進步處理，產水進入蓄水池前投加次氯酸鈉，進一步去除水中殘余的細菌、病毒，同時保證供水含有一定的余氯量。

工藝流程如下：

設備配置

主要凈水設備介紹

TH-YYA一體化凈水設備

TH-YYA一體化凈水設備采用304不銹鋼材料制造，設備將絮凝、沉淀、過濾、自動反洗四個凈水工藝及裝置組合于一套設備內，輔以加藥(混凝劑)、混合、消毒，即可成為一個成套的中/小型凈化水設備；獨立的過濾系統凈化水質，自動反洗自動排污，凈化效率更高！只要接通設備外接管道(進出水管、排污管)，設備就能正常過濾出水、自動反洗排污，出水濁度保持0.4~1NTU。

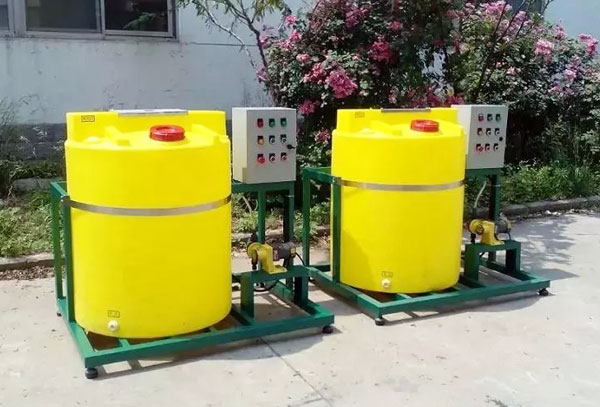

混凝劑投加設備

混凝劑加藥裝置，由計量泵、液位計、過濾器、閥門等組成。在運行過程中，當液面達到設定值時，通過壓力開關打開閥門向罐體注水；同時啟動攪拌器對溶液進行充分混合；當水位達到一定值時關閉閥門停止注入液體。

電解法次氯酸鈉發生器

次氯酸鈉電解槽、電解電源、安全防護系統、鹽箱、PLC控制系統、冷卻系統、加藥裝置構成。

氯化鈉稀釋溶液在電解槽中正負電極的作用下，發生一系列電化學反應，生成次氯酸鈉消毒溶液。次氯酸鈉屬于一種強氧化劑，在水溶液中生成次氯酸離子，通過電解反應生成次氯酸鈉，具有與其他氯的衍生物相同的氧化和消毒作用。
