基本情況

項目地：河北省**市**鎮

設計水量：根據業主提供資料，設計系統產水量為700m3/d，設計運行24個小時，每個小時處理量為30m3。

原水水質：原水取自長江水，根據檢驗結果原水的濁度、色度、菌落總數、總大腸菌群、耐熱大腸菌群不合格，設計按常規生活飲用水處理方式進行處理即可。

設計出水水質：出水水質滿足《生活飲用水衛生標準》(GB5749-2022)相關水質指標要求。

凈水系統工藝設計

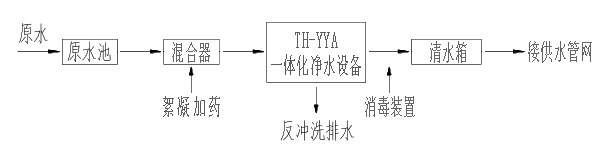

工藝流程圖

工藝系統簡述

本工藝主要由絮凝加藥裝置、管道混合器、TH-YYA一體化凈水設備、消毒設備四大部分組成。長江水通過取水泵站抽到蓄水池，在進入TH-YYA一體化凈水設備前，投加絮凝劑，經原水泵送入TH-YYA一體化凈水設備中，降低水體濁度，去除顆粒物、有機物含量，凈化出水儲存在水箱中，經過消毒后送入供水管網到達用戶。

1、絮凝加藥設備

凝聚劑(PAC)加藥裝置的作用是為系統投加適量的凝聚劑，將原水中的懸浮物、有機膠體等凝聚成大顆粒的礬花，以使其在一體化凈水設備中有效的凈化去除。

2、管道混合器

原水進入設備前安裝管道混合器，對投加絮凝劑有很好的混合作用，是處理水與各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單,節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地擴散到整個水體中，達到瞬間混合的目的，混合效率高達90~95%,可節省藥劑用量約20~30%。

3、TH-YYA一體化凈水設備

TH-YYA全自動一體化凈水設備將水質混凝、反應、澄清、過濾等工藝流程組合成一體，設計新穎，結構緊湊，可有效去除水面懸浮物、泥沙、藻類、水中有機物、氨氣、二氧化碳、鐵錳金屬離子等，處理源水濁度S1000mmg/L(短時間可達3000 mg/L)，出水度<3mg/L，整個凈化過程無需人工干預、操作，后期維護簡便。

設備由混凝沉淀裝置和過濾裝置兩大部分構成，投加混凝劑的原水由進水管進入混凝沉淀裝置中，懸浮物和混凝劑充分接觸反應形成磯花，流到設備的斜管沉淀池內進行高效率沉淀，沉淀的污泥進入底部的污泥池中，定期排放。

沉淀后的水分流到過濾裝置中進行重力過濾，采用由石英砂、無煙煤等3~7種不同介質的濾料組成復合過濾層，截留水中的懸浮物等雜質，截污能力大，集污滲透層深，過濾周期長，自動反沖洗，使出水水質達到設計水質要求。

設備參數表：

4、殺菌消毒裝置

出水消毒一般使用電解次氯酸鈉發生器，通過向設備內添加一定量的鹽水,利用電解反應將鹽水電解成一定濃度的次氯酸鈉溶液,定量投入管網中進行消毒。

電解次氯酸鈉發生器將溶鹽、稀鹽水配置、輸送、電解集成于一體，使用自動化控制系統，產藥和加藥均自動控制啟停，只需要定期加鹽，即可實現無人值守。
